Jak dopasować listwowe i punktowe mocowania do konstrukcji grzejnika oraz materiału ściany nośnej

Masa własna wymiennika ciepła oraz jego konstrukcja wewnętrzna ściśle definiują parametry techniczne wymagane od mocowań ściennych. Stalowe grzejniki panelowe ważą zazwyczaj od 10 do 30 kg, zależnie od wybranej wysokości i liczby zastosowanych płyt. Modele członowe, zwłaszcza te wykonane z żeliwa lub ciężkich stopów, osiągają nierzadko masę rzędu 40–60 kg przy mocno rozbudowanych wariantach. Taka dysproporcja wagowa wymusza na instalatorach dobór uchwytów o gwarantowanej nośności pionowej przekraczającej 1000 N oraz zachowanie precyzyjnego rozstawu ramion wsporczych. Odpowiednie osadzenie konstrukcji zapobiega późniejszym naprężeniom w obrębie zaworów i połączeń hydraulicznych. Właściwe zaplanowanie całej instalacji na wczesnym etapie chroni przed koniecznością inwazyjnych poprawek budowlanych w przyszłości.

Jak rozkład obciążeń wpływa na dobór uchwytu?

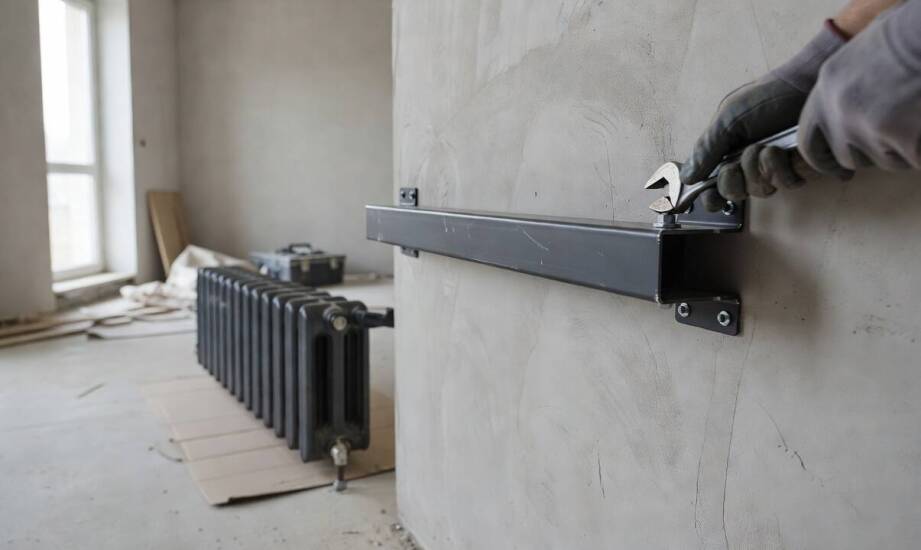

Listwowe wieszaki grzejnikowe zapewniają równomierny rozkład obciążeń statycznych na kilku punktach przegrody budowlanej, co wynika bezpośrednio z zastosowania ciągłej szyny nośnej. Taki wariant sprawdza się przy montażu grzejników panelowych, gdzie ciężar całego urządzenia rozchodzi się proporcjonalnie na pełną wysokość profilu. Rozwiązania punktowe przenoszą natomiast obciążenie w mocno wyselekcjonowanych miejscach. Instalatorzy sięgają po nie głównie jako uzupełnienie układu nośnego albo w przypadku urządzeń członowych o niewielkiej szerokości styku ze ścianą.

Budowa panelowa wymusza wykorzystanie listwowych ramion wsporczych o z góry określonym, stałym rozstawie, ściśle dopasowanym do wysokości wymiennika ciepła – przeważnie w zakresie od 300 do 900 mm. Konstrukcja członowa wymaga z kolei uchwytów punktowych osadzanych na dole każdego żeberka lub masywnych wsporników podłogowych, niezbędnych przy wyjątkowo ciężkich modelach żeliwnych. Każdy błąd w rozstawie powoduje powstawanie miejscowych naprężeń i szkodliwych drgań podczas normalnej pracy instalacji. Instalator za każdym razem musi uwzględnić nośność użytkową na poziomie od 0,25 do 0,40 kN na pojedynczy punkt mocowania. W praktyce rynkowej oznacza to konieczność użycia elementów tłoczonych z blachy stalowej o grubości minimum 0,8 mm. Wytwarzający tego typu asortyment zakład Dom-Met dostarcza hurtowniom i fachowcom systemy przygotowane na tak duże obciążenia konstrukcyjne.

Dopasowanie wieszaków do struktury ściany nośnej

Struktura materiałowa przegrody budowlanej bezpośrednio determinuje technologię ostatecznego osadzenia uchwytu. W przypadku litego betonu oraz tradycyjnej cegły pełnej w zupełności wystarczają standardowe kołki rozporowe o odpowiednio dobranej średnicy. Trudniejsze podłoża szczelinowe, takie jak popularny pustak ceramiczny czy beton komórkowy, wymagają bardziej zaawansowanych technik. Monter stosuje wtedy specjalistyczne kołki uchylne lub motylkowe, które skutecznie rozkładają siłę wyrywającą na znacznie większą powierzchnię materiału. Ściany wznoszone z płyt gipsowo-kartonowych stanowią największe wyzwanie instalacyjne. Zawieszenie na nich grzejnika o wadze przekraczającej 25 kg wymusza wcześniejsze przygotowanie podwójnej warstwy płyt albo wdrożenie dodatkowych podpór podłogowych odciążających całe poszycie.

Wybór wieszaków do grzejnika pod kątem specyfiki danej inwestycji wymaga od fachowca skrupulatnej weryfikacji specyfikacji technicznej deklarowanej przez producenta. Kluczowym parametrem pozostaje wyjściowa grubość zastosowanej blachy. Stal walcowana o grubości od 1,0 do 1,2 mm zauważalnie zwiększa sztywność elementu oraz podnosi maksymalne dopuszczalne obciążenie układu. Jest to wymóg absolutny w przypadku rozległych obiektów przemysłowych z wymiennikami o dużej mocy cieplnej. Prace montażowe zaczynają się od sprawdzenia karty produktu, aby uniknąć przykrej niespodzianki już w trakcie prób ciśnieniowych i napełniania układu wodą.

Weryfikacja parametrów technicznych uchwytów oraz ocena faktycznej nośności ścian to fundamentalne działania poprzedzające zawieszenie ciężkich elementów instalacji grzewczej. Próba ominięcia tych obliczeń drastycznie zwiększa prawdopodobieństwo uszkodzenia samej przegrody, co w konsekwencji prowadzi do groźnej awarii całego systemu obiegu wody. Inwestorzy poszukujący trwałych rozwiązań opierają się na wyrobach posiadających rygorystyczne aprobaty techniczne i wyprodukowanych w sprawdzonym parku maszynowym. Dopiero połączenie mocnego, precyzyjnie wytłoczonego uchwytu z właściwie dobraną techniką kotwienia daje całkowitą pewność, że układ zachowa pełną stabilność przez dekady intensywnej eksploatacji.
