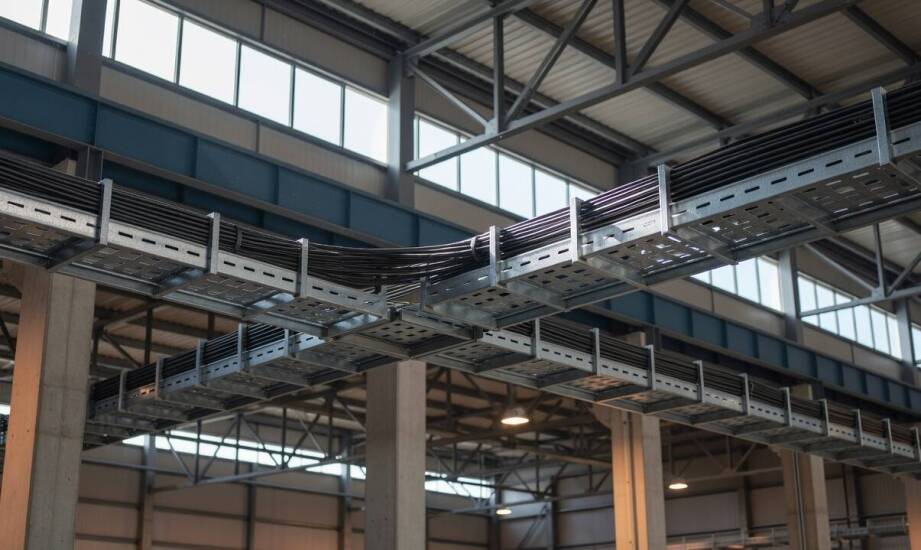

Od czego zależy rozstaw podpór w samonośnym ciągu kablowym na hali przemysłowej

W halach przemysłowych, zakładach produkcyjnych i dużych obiektach energetycznych infrastruktura budynku często uniemożliwia swobodne planowanie instalacji elektrycznych. Gęste rozmieszczenie pracujących maszyn, rurociągów technologicznych oraz torów jezdnych suwnic drastycznie ogranicza liczbę dostępnych punktów podparcia dla nowych ciągów zasilających. Projektanci muszą w takich sytuacjach prowadzić okablowanie pomiędzy szeroko rozstawionymi słupami nośnymi lub bezpośrednio nad otwartymi obszarami roboczymi. W tak wymagających środowiskach korytka samonośne muszą zachować sztywność na długich odcinkach bez konieczności montowania podwieszeń pośrednich. Zapewnienie stabilności całego układu przy dużej rozpiętości wymaga jednak bardzo precyzyjnego doboru parametrów mechanicznych samej trasy. Proces ten zawsze opiera się na wnikliwej analizie budowy koryta oraz rygorystycznym uwzględnieniu obciążeń fizycznych działających w lokalnym otoczeniu.

Konstrukcja i geometria korytka a nośność układu

Głównym parametrem wpływającym na zdolność instalacji do pokonywania długich dystansów jest jej wysokość. Wysoki profil korytka powiększa moment bezwładności przekroju i zmniejsza podatność na wyginanie. O ile standardowe modele typu H30 czy H60 sprawdzają się doskonale przy gęstym podparciu, o tyle w systemach samonośnych wykorzystuje się warianty H100, H110, a w specyficznych sytuacjach nawet wyższe. Taka budowa zapewnia sztywność strukturalną niezbędną do bezpiecznego rozsunięcia wsporników na odległość kilku metrów. Ważnym aspektem pozostaje również grubość użytej do produkcji blachy stalowej. Masywniejszy materiał zapobiega miejscowemu uginaniu się dna i opóźnia zmęczenie struktury pod stałym obciążeniem statycznym.

Znaczenie dla zachowania nośności ma także sama geometria przekroju. Głębokie przetłoczenia boczne, usztywniona perforacja dna oraz specyficznie ukształtowane górne krawędzie dbają o równomierne rozkładanie naprężeń. Zoptymalizowany profil eliminuje niebezpieczne zjawisko skręcania się koryta wokół własnej osi. Trasa utrzymuje dzięki temu pełną liniowość nawet przy maksymalnym dopuszczalnym wypełnieniu kablami.

Warunki na hali przemysłowej i obciążenia instalacji

Środowisko pracy weryfikuje teoretyczne wyliczenia inżynieryjne, które opierają się na metodyce norm takich jak EN 61537. Ciągłe wibracje generowane przez prasy hydrauliczne, silniki i linie montażowe przenoszą się na elementy nośne hali. Cykliczne drgania przyspieszają mechaniczne zużycie śrub i łączników, co zmusza projektantów do profilaktycznego skracania planowanych przęseł. Występująca w zakładach przemysłowych wilgoć oraz ewentualne opary chemiczne wymuszają z kolei stosowanie profesjonalnych powłok barierowych. Wykorzystanie grubej stali ocynkowanej ogniowo lub zaawansowanej powłoki cynkowo-magnezowej Magnelis chroni metal przed degradacją korozyjną. Nawet powierzchowne osłabienie blachy przez rdzę błyskawicznie obniżyłoby nośność nośność samonośnego odcinka.

Kluczową zmienną decyzyjną pozostaje jednak docelowy ciężar infrastruktury. Masa układanych kabli zasilających oraz zachowana rezerwa miejsca znacząco podnoszą moment zginający pojedynczego przęsła. Nawet początkowo lekka instalacja wymaga bezwzględnego uwzględnienia maksymalnego wypełnienia zaplanowanego na kolejne lata. Prowadzenie licznych odgałęzień i włączanie do trasy trójników lub łuków tworzy dodatkowe punkty koncentracji sił. Planując takie wielokierunkowe węzły dystrybucyjne, inżynierowie rezygnują z długich dystansów na rzecz stabilniejszego montażu na zagęszczonych konsolach. Wprowadzając do schematu układu odpowiednio dobrane korytka samonośne, projektant zyskuje pewność utrzymania ciągłości zasilania, co ma kluczowe znaczenie także dla certyfikowanych instalacji przeciwpożarowych w klasie E30 i E90.

Projektowanie długich przęseł ma uzasadnienie technologiczne i ekonomiczne w tych sekcjach obiektu, które charakteryzują się brakiem możliwości kotwienia. Taki układ sprawdza się doskonale przy umiarkowanym obciążeniu wagowym kabli, stabilnych warunkach środowiskowych i zastosowaniu koryt o bardzo wysokim profilu. Rozwiązanie to pozwala na bezkolizyjne poprowadzenie instalacji nad ciągami technologicznymi, eliminując potrzebę budowania kosztownych bramownic. Sytuacje skrajne, obejmujące bardzo ciężkie kable wielożyłowe, silne drgania udarowe maszyny lub liczne zmiany kierunku, oznaczają konieczność powrotu do gęstszej siatki podparcia. Dobrą alternatywą bywają w takich punktach zewnętrzne, wzmocnione drabinki. Praktyka instalacyjna potwierdza, że dostęp do wielu modeli o zróżnicowanej geometrii pozwala idealnie dopasować układ do wyzwań hali. Zlokalizowana w Karczewie firma Baks Kazimierz Sielski produkuje od 1986 roku stalowe systemy tras kablowych dedykowane dla branży budowlanej, energetycznej i telekomunikacyjnej. Rozbudowane zaplecze technologiczne dostarcza asortyment przystosowany do bezpiecznego pokonywania długich dystansów, zachowując pełną zgodność z surowymi normami przemysłowymi.
